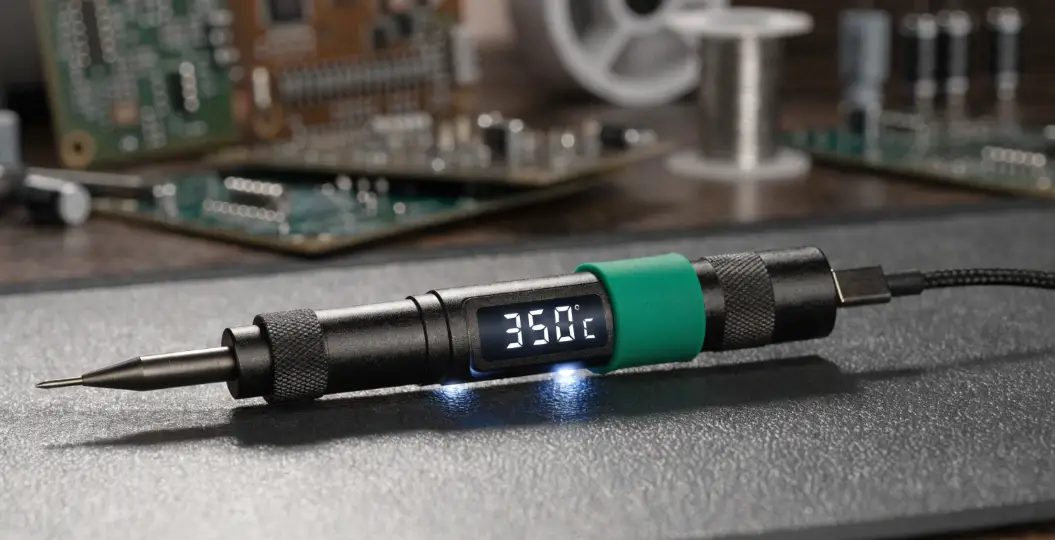

Test Pinecil V2 : le Fer à Souder USB-C Open Source qui Bouscule les Standards
/10
Le Pinecil V2 est le meilleur fer à souder portable USB-C de sa catégorie. Son firmware open source IronOS, son poids plume de 28 g et sa chauffe en 6 secondes en font l’outil incontournable du maker mobile. Seules ses limites de récupération thermique sur les masses lourdes lui barrent l’accès au statut de fer principal de laboratoire.
Mais un fer portable à 30 grammes peut-il réellement remplacer un poste à souder de bureau pour le travail quotidien ? Où se situent ses limites concrètes ? Ce test éditorial synthétise les spécifications techniques, les retours de la communauté après plus de trois ans d’utilisation intensive, et notre analyse pour vous aider à déterminer si le Pinecil V2 mérite sa place dans votre trousse d’outillage.
01
Présentation et positionnement du Pinecil V2
Le Pinecil V2 est fabriqué par Pine64, une entreprise de Hong Kong connue pour ses produits matériels open source (PinePhone, PineBook, PineTab). Le fer est la deuxième itération du Pinecil original sorti en 2020, qui était déjà l’un des premiers fers à souder à intégrer un processeur RISC-V — une architecture de jeu d’instructions ouverte, sans royalties.
Le positionnement est clair : offrir un fer à souder portable à température réglable, alimenté en USB-C Power Delivery, avec un firmware entièrement open source (IronOS de Ralim) que n’importe qui peut modifier, compiler et flasher. Le Pinecil V2 ne cherche pas à remplacer une station de soudage JBC ou Hakko sur un poste de travail fixe. Il cible le prototypage rapide, la réparation sur le terrain, l’usage FabLab/hackerspace, et les makers qui veulent un fer qu’ils peuvent emmener partout dans un sac à dos.
Par rapport au V1, les améliorations du V2 incluent un processeur BL706 plus puissant (RISC-V SiFive E24 à 144 MHz contre 108 MHz), le Bluetooth Low Energy (BLE) pour la supervision à distance, davantage de mémoire, et la prise en charge de tensions USB-C PD plus élevées pour une puissance accrue. Le design extérieur reste quasiment identique — seule une bague de silicone verte distingue visuellement le V2 du V1.
02
Pinecil V2 caractéristiques du Pinecil V2
| Fabricant | Pine64 (Hong Kong) — matériel open source |
|---|---|
| Processeur | Bouffalo BL706 — RISC-V SiFive E24 @ 144 MHz, 32 bits |
| Mémoire | 192 Ko Flash + 132 Ko SRAM |
| Connectivité | Bluetooth Low Energy (BLE) pour supervision |
| Firmware | Ralim’s IronOS (open source, mises à jour régulières) |
| Écran | OLED monochrome 0,69″ — 96 × 16 pixels |
| Alimentation USB-C | PD et QC 3.0 — 12-20 V, 3 A (88 W max officiel) |
| Alimentation DC barrel | DC5525 — 12-24 V, 3 A |
| Puissance max (EPR) | ~126 W (28 V via USB-C EPR, expérimental) |
| Pannes compatibles | TS100 / TS101 / ST (Short Tip) — série Pine64 |
| Panne incluse | ST-B2 (conique courte, 86 mm) |
| Plage de température | 100 °C — 400 °C |
| Temps de chauffe | ~6 s à 350 °C (chargeur PD 65 W, 20 V) |
| Dimensions | 155 mm avec panne / 103 mm corps seul |
| Poids | 28 g avec panne — 18 g sans panne |
| Matériaux | Corps polycarbonate, âme inox SAE 304 |
| Fonctions | Auto standby, détection de mouvement, boost, verrouillage température |
| Certifications | CE, FCC, RED, RoHS |
| Contenu du coffret | Fer Pinecil V2 + panne ST-B2 (pas de chargeur ni câble) |
03
Déballage et premières impressions
Un coffret minimaliste
Le packaging du Pinecil V2 est à l’image de la philosophie Pine64 : fonctionnel et sans superflu. La boîte blanche (depuis août 2022) contient le fer et une panne conique courte ST-B2. C’est tout. Ni câble USB-C, ni chargeur, ni support, ni panne supplémentaire. Cette approche minimaliste cible le public maker et ingénieur qui possède déjà un chargeur USB-C PD 65 W pour son ordinateur portable — un débutant devra néanmoins prévoir une alimentation compatible séparément.

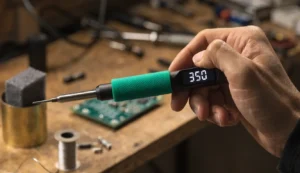

Prise en main et ergonomie

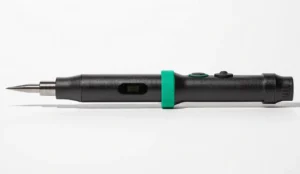

Le premier contact avec le Pinecil V2 surprend par sa légèreté. À 28 g panne incluse, c’est l’équivalent d’un stylo un peu épais. Le corps en polycarbonate mesure 103 mm de long pour 12,8 mm de large — on est loin de l’encombrement d’un manche T245 de station JBC. La bague de silicone verte offre un grip suffisant sans être collante, et les deux boutons (+ et −) tombent naturellement sous le pouce, éloignés de la zone chaude.
Le petit écran OLED monochrome (96 × 16 pixels) est minuscule mais lisible. Il affiche la température de consigne, la température réelle, la tension d’entrée et divers indicateurs selon les menus. L’interface à deux boutons est moins intuitive qu’un écran tactile, mais après 10 minutes de pratique, la navigation dans les menus IronOS devient fluide.
Le système de fixation de la panne utilise une vis M2 (Phillips) — un point souvent critiqué par rapport au système sans outil des stations JBC. Changer de panne prend 15 à 20 secondes avec un tournevis, contre 2 secondes sur une JBC. En prototypage rapide où l’on alterne entre pannes conique et biseautée, c’est un compromis réel à prendre en compte.
04
IronOS : le firmware open source qui change la donne
C’est ici que le Pinecil V2 se distingue radicalement de tous ses concurrents. Le firmware IronOS, développé et maintenu par Ralim sur GitHub, est entièrement open source sous licence GPL. Cela signifie que n’importe quel utilisateur peut : inspecter le code source, proposer des améliorations, compiler une version personnalisée, et flasher son fer avec.
Fonctionnalités principales d’IronOS
Régulation PID avancée
Le firmware intègre un contrôleur PID logiciel qui gère la boucle de régulation thermique. Les paramètres sont ajustables dans les menus pour optimiser la réponse selon le type de panne utilisé.
Modes d’économie intelligents
Auto-standby par détection de mouvement (accéléromètre intégré). Au bout d’un délai configurable, le fer réduit sa température puis s’éteint complètement. Idéal pour la sécurité et l’économie d’énergie sur batterie.
Mode Boost
Un appui long sur le bouton + active un boost temporaire de température (configurable, ex. +50 °C) pour attaquer une masse thermique importante sans modifier votre consigne de base.
Multilingue et personnalisable
Interface disponible en français et dans plus de 30 langues. Logos d’écran de démarrage personnalisables, animations, choix Celsius/Fahrenheit, orientation de l’écran.
Mise à jour du firmware
La mise à jour d’IronOS se fait via USB-C en mode DFU (Device Firmware Update). On télécharge le fichier binaire depuis la page GitHub officielle, on maintient le bouton − enfoncé en branchant le câble, et le fer apparaît comme un périphérique de stockage sur lequel on glisse le fichier. L’opération prend moins de 30 secondes. Des outils graphiques existent désormais pour Windows, macOS et Linux. La communauté publie régulièrement des versions stables avec corrections de bugs et nouvelles fonctionnalités.
Bluetooth Low Energy (BLE)
Nouveauté du V2, la puce BL706 intègre le Bluetooth Low Energy. Cette connexion permet de superviser la température et l’état du fer depuis une application mobile ou un dashboard web. L’usage reste pour l’instant expérimental et principalement intéressant pour les développeurs et les intégrateurs qui souhaitent monitorer plusieurs fers à distance — par exemple dans un FabLab ou une salle de formation. Pour l’utilisateur individuel, c’est une fonctionnalité secondaire, utile pour le diagnostic mais pas essentielle au quotidien.
05
Performances de soudure : que vaut-il sur le terrain ?
Temps de chauffe
C’est le point fort immédiat du Pinecil V2. Alimenté par un chargeur USB-C PD de 65 W (20 V), le fer atteint 350 °C en environ 6 secondes avec la panne conique ST-B2 fournie. Certaines configurations permettent même d’atteindre ce seuil en 4 secondes avec un chargeur suffisamment puissant. C’est un résultat remarquable pour un fer portable de cette taille, comparable aux stations à pannes actives comme l’Aixun T3A (~3 s) et bien plus rapide que la Hakko FX-951 (~18 s).

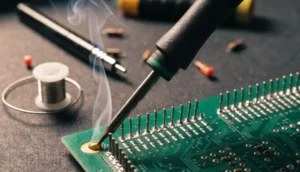

Soudure de composants traversants (THT)
Sur des composants traversants standard — résistances, condensateurs, connecteurs de faible masse — le Pinecil V2 est parfaitement à l’aise. Le fil d’étain fond proprement, la mouillabilité est bonne, et la stabilité de température suffisante pour enchaîner une vingtaine de joints sans chute perceptible. Pour assembler un kit électronique, souder des headers sur un Arduino ou un Raspberry Pi, ou étamer des fils, le Pinecil fait le travail aussi bien qu’une station de bureau.
Soudure CMS (composants montés en surface)
Pour les composants CMS de taille standard (0805, 0603, SOT-23, SOIC), le Pinecil V2 s’en sort honorablement avec une panne fine de type TS-D24 ou TS-BC2. La précision est correcte pour du prototypage à l’unité. En revanche, pour de la soudure CMS en série ou des composants à pas très fin (QFP 0,5 mm, QFN, BGA), on atteint les limites : la récupération thermique n’est pas au niveau d’une station à panne active C245, et l’absence de support stable rend le travail de précision plus fatiguant sur la durée.
Plans de masse et grosses masses thermiques
C’est la limite principale de tout fer portable, et le Pinecil V2 ne fait pas exception. Sur un plan de masse multicouches d’une carte mère de PC, ou en tentant de dessouder un connecteur USB-A soudé à la vague, le fer perd la bataille thermique. L’énergie se dissipe plus vite que le fer ne peut la restituer. Le mode Boost aide temporairement, mais ne résout pas le problème fondamental : un fer de 65-88 W ne remplacera pas une station de 150 W avec cartouche C245 sur ce type de travail. C’est un point que nous avons détaillé dans notre comparatif des meilleures stations de soudure 2026, dans la section sur la récupération thermique.
06
Alimentation USB-C PD : ce qu’il faut savoir
Le choix du chargeur a un impact direct sur les performances du Pinecil V2. Plus la tension et le courant disponibles sont élevés, plus le fer chauffe vite et maintient sa température sous charge. Voici les configurations typiques :
| Type d’alimentation | Tension | Puissance utile | Performance |
|---|---|---|---|
| Chargeur QC 3.0 (smartphone) | 12 V | ~36 W | Fonctionnel mais lent, récup. thermique faible |
| Chargeur PD 65 W (laptop) ★ | 20 V | ~60-65 W | Optimal — meilleur rapport perfo/disponibilité |
| Barrel DC (alimentation labo) | 24 V | ~72 W | Très bon, idéal pour poste fixe |
| USB-C EPR (expérimental) | 28 V | ~126 W | Maximum théorique, nécessite câble EPR |
| Batterie d’outil (18-21 V) | 18-21 V | Variable | Usage terrain, via adaptateur Power Wheels |
Un point notable : le Pinecil V2 accepte aussi les batteries d’outils électroportatifs (Makita, DeWalt, Milwaukee) via un adaptateur Power Wheels et un câble DC barrel. C’est une option intéressante pour le dépannage sur chantier ou les installations extérieures, loin de toute prise de courant. Vérifiez que la tension de votre batterie ne dépasse pas 24 V pour le V2.
07
Limites et cas d’usage inadaptés
La transparence impose de lister clairement ce que le Pinecil V2 ne fait pas bien, ou pas du tout. Aucun outil n’est universel, et les limites du Pinecil sont directement liées à son format compact et sa puissance limitée par l’alimentation USB-C.
Cas d’usage idéaux
- Prototypage rapide, kits électroniques, assemblage de headers
- Dépannage sur site (fer + chargeur USB-C dans un sac)
- Équipement de FabLab / hackerspace (un fer par poste de travail)
- Apprentissage de la soudure électronique pour débutants
- Soudure de composants traversants et CMS de taille standard
- Travail sur batterie en extérieur (adaptateur Power Wheels)
- Fer secondaire “toujours prêt” sur un poste déjà équipé
À éviter
- Production en série (pas de conformité ESD-safe, pas de traçabilité)
- Soudure sur plans de masse multicouches lourds
- Rework de composants BGA / QFN (nécessite une station à air chaud)
- Sessions intensives de 8h+ (le manche fin fatigue le poignet à la longue)
- Dessoudage de connecteurs soudés à la vague
- Soudure sans plomb sur masses importantes (point de fusion plus élevé)
La question de la conformité ESD
Le Pinecil V2 n’est pas certifié ESD-safe. Le corps en polycarbonate n’offre pas de chemin de mise à la terre entre la pointe et le plan de masse ESD du poste de travail. Pour du prototypage personnel, ce n’est généralement pas un problème. En revanche, dans un environnement de production où la norme IEC 61340 est exigée, le Pinecil ne peut pas être utilisé comme fer principal. Nous avons détaillé les critères de conformité ESD dans notre guide des critères techniques.
Disponibilité et contrefaçons
Pine64 a officiellement signalé la prolifération de contrefaçons du Pinecil utilisant leur nom et leur logo sans autorisation. Ces clones intègrent des composants de qualité inconnue, un contrôleur PID potentiellement mal calibré, et ne sont pas compatibles avec le firmware IronOS officiel. Pour identifier un Pinecil V2 authentique, vérifiez la présence de la puce BL706 avec numéro de série unique via le vérificateur en ligne, et assurez-vous que le corps est noir avec la bague de silicone verte caractéristique.
08
Verdict final — Pour qui est fait le Pinecil V2 ?
Le Pinecil V2 n’est pas un gadget. C’est un véritable outil de travail qui a fait ses preuves auprès de milliers d’utilisateurs après plus de trois ans de disponibilité. Son firmware open source, ses mises à jour régulières, et sa communauté active en font un cas unique dans le monde de l’outillage électronique — un domaine habituellement dominé par des systèmes propriétaires.
Vous cherchez un fer portable fiable et performant pour du prototypage, du dépannage terrain, ou un fer d’appoint sur votre poste de travail. Vous appréciez l’open source et la possibilité de personnaliser votre outil. Vous possédez déjà un chargeur USB-C PD 65 W.
Vous avez besoin d’un fer principal pour de la production en série, du rework CMS intensif, ou un environnement soumis aux normes ESD. Tournez-vous vers une station de soudure à panne active comme l’Aixun T3A ou la JBC CD-2BQF selon votre niveau d’exigence.
Le Pinecil V2 s’inscrit parfaitement dans l’écosystème que nous recommandons pour un maker ou technicien semi-pro : un Pinecil V2 pour la mobilité, une station à panne active pour le poste fixe, et une station à air chaud pour le rework CMS. Trois outils complémentaires qui couvrent la totalité des besoins en soudure électronique.
+
Accessoires recommandés pour le Pinecil V2
Chargeur USB-C PD 65 W
Indispensable (non fourni). Choisissez un modèle certifié qui délivre au moins 20 V / 3 A. Les chargeurs GaN compacts sont le meilleur choix en mobilité.
Set de pannes TS (Fine + Gross)
Des sets de 4 pannes “Fine” (coniques fines pour soudure CMS de précision) et “Gross” (biseautées larges pour composants traversants) sont disponibles en accessoires. Investir dans 2-3 géométries supplémentaires démultiplie la polyvalence du fer à souder.
Support / socle de fer
Non fourni. Un support en laiton ou en silicone est quasi indispensable pour la sécurité sur le poste de travail de soudure. Un support universel compatible TS100/TS101 convient parfaitement.
Étui de transport
Pour exploiter le côté portable du Pinecil, un étui rigide qui accueille le fer, 2-3 pannes, un câble USB-C et un rouleau de fil d’étain est l’accessoire idéal pour le dépannage sur le terrain.
FAQ
Questions fréquentes sur le Pinecil V2
Quel chargeur USB-C faut-il pour le Pinecil V2 ?
Un chargeur USB-C Power Delivery (PD) de 65 W délivrant 20 V / 3,25 A est recommandé pour des performances optimales. Les chargeurs QC 3.0 (12 V) fonctionnent mais offrent moins de puissance. Le Pinecil V2 nécessite un minimum de 12 V pour s’allumer — un chargeur 5 V standard ne fonctionne pas.
Les pannes du Pinecil V2 sont-elles compatibles avec le TS100 et le TS101 ?
Oui. Le Pinecil V2 utilise des pannes de type TS/ST interchangeables avec le TS100, le TS101 et le Pinecil V1. La fixation se fait par vis M2 (Phillips). Les pannes “Short Tip” (ST) de Pine64 sont plus courtes (86 mm) que les pannes TS100 classiques, ce qui réduit l’encombrement total du fer.
Le Pinecil V2 est-il ESD-safe ?
Non. Le corps en polycarbonate ne fournit pas de chemin de mise à la terre entre la pointe du fer et la broche de terre de l’alimentation. Le Pinecil V2 n’est pas conforme à la norme IEC 61340 et ne convient pas aux environnements de production nécessitant une protection ESD certifiée. Pour du prototypage personnel, cela ne pose généralement pas de problème.
Comment reconnaître un vrai Pinecil V2 d’une contrefaçon ?
Un Pinecil V2 authentique a un corps noir avec une bague de silicone verte, est livré dans une boîte blanche, et contient une puce BL706 avec numéro de série unique. Après réception, flashez la dernière version stable d’IronOS depuis le dépôt GitHub officiel de Ralim, puis lancez le vérificateur d’authenticité Pine64 intégré au firmware. Si le test échoue, le fer n’est pas un produit Pine64 original.
Pinecil V2 ou TS101 : lequel choisir ?
Le Pinecil V2 l’emporte sur le firmware (IronOS open source vs propriétaire Miniware), la richesse fonctionnelle, et la taille de la communauté de développeurs. Le TS101 de Miniware a un léger avantage sur la finition du manche et l’écran (OLED plus grand). En termes de performances de soudure pures, les deux fers portables USB-C sont très proches. Pour la majorité des utilisateurs, le Pinecil V2 offre la meilleure polyvalence grâce à son écosystème ouvert et personnalisable.
